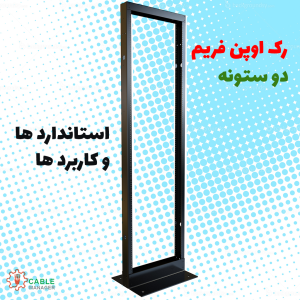

کاربرد ها و استاندارد های رک اوپن فریم دو ستونه

کاربرد اصلی رک اوپن فریم دو ستونه (Two-Post Open Frame Rack) در شبکه‌های کامپیوتری، نصب تجهیزات سبک‌وزن، متمرکز بر مدیریت کابل‌ها و دسترسی آسان است. این نوع رک به‌دلیل ساختار ساده و فضای باز، برای محیط‌هایی که نیاز به انعطاف‌پذیری و دید مستقیم به اتصالات دارند ایده‌آل است. در ادامه، مهم‌ترین کاربردهای آن در شبکه توضیح داده می‌شود:

۱. نصب تجهیزات سبک‌وزن شبکه

  • سوئیچ‌ها (Switches): نصب سوئیچ‌های لایه‌ای دسترسی (Access Layer) یا سوئیچ‌های مدیریت‌شده کوچک.

  • پچ پنل‌ها (Patch Panels): سازماندهی اتصالات کابل‌های شبکه و ایجاد نقطه مرکزی برای پچ‌کردن.

  • تجهیزات ارتباطی: مودم‌ها، روترهای کوچک، یا تجهیزات VoIP.

  • سرورهای سبک: سرورهای ۱U/2U با وزن کم (اما غیر ایده‌آل برای سرورهای سنگین).

۲. مدیریت کارآمد کابل‌ها

  • دسترسی کامل به کابل‌ها: ساختار باز امکان نظارت، عیب‌یابی و تغییرات سریع در کابل‌کشی را فراهم می‌کند.

  • استفاده از اکسسوری‌ها: نصب نگهدارنده‌های عمودی کابل (Vertical Cable Managers) روی ستون‌ها برای مرتب‌سازی کابل‌ها.

۳. فضاهای با محدودیت جا یا نیاز به تهویه بالا

  • صرفه‌جویی در فضا: طراحی کم‌حجم، مناسب اتاق‌های سرور کوچک، دفاتر یا محیط‌های صنعتی.

  • تهویه عالی: ساختار باز مانع از انباشت گرما می‌شود و جریان هوا را بهینه می‌کند.

  قیمت سینی مش

۴. محیط‌های تست یا توسعه موقت

  • آزمایشگاه‌های شبکه (Labs): برای شبیه‌سازی موقت توپولوژی‌ها.

  • ایستگاه‌های کاری فنی: دسترسی سریع به تجهیزات برای تعمیر یا کانفیگ.

۵. نقاط توزیع شبکه (IDF/MDF)

  • اتاق‌های ارتباطی (Telecom Rooms): به‌عنوان نقطه کابل‌کشی عمودی (Vertical Riser) بین طبقات.

محدودیت‌های رک دو ستونه

  • ظرفیت وزن پایین: معمولاً تا ۳۰۰–۵۰۰ کیلوگرم (برند/مدل وابسته)؛ برای سرورهای سنگین یا انبوه تجهیزات مناسب نیست.

  • امنیت فیزیکی کم: بدون درب یا دیواره، تجهیزات در معرض دسترسی غیرمجاز یا آسیب فیزیکی هستند.

  • لرزش تجهیزات: نصب نادرست ممکن است موجب لرزش یا ناپایداری شود.

استانداردهای فنی برای رک‌های اوپن فریم دو ستونه (Two-Post Open Frame Racks) عمدتاً حول سازگاری ابعاد، ایمنی نصب، تحمل بار و یکپارچگی زیرساخت متمرکز هستند. در اینجا مهم‌ترین استانداردها و الزامات فنی توضیح داده می‌شود:



رک اوپن فریم ایستاده بدون ستون

۱. استاندارد EIA-310-D (مهم‌ترین استاندارد صنعتی)

این استاندارد توسط انجمن صنایع الکترونیک (EIA) تعریف شده و پایه طراحی رک‌های ۱۹ اینچی است:

  • عرض داخلی ثابت: فاصله بین دو ستون رک باید دقیقاً ۴۶۵ میلی‌متر (۱۸.۳۱ اینچ) باشد تا تجهیزات ۱۹ اینچی (۴۸۲.۶ میلی‌متر) به‌راحتی نصب شوند.

  • فاصله سوراخ‌های نصب (Mounting Holes):

    • فاصله مرکز به مرکز سوراخ‌ها روی ستون‌ها: ۴۷۶.۲۵ میلی‌متر (۱۸.۷۵ اینچ).

    • الگوی سوراخ‌ها: سه‌تایی (Triplet Holes) یا مربعی (Square Holes) با گام‌های استاندارد.

  • واحد رک (RU): هر RU معادل ۱.۷۵ اینچ (۴۴.۴۵ میلی‌متر) ارتفاع است. سوراخ‌های نصب باید در مضارب دقیق این ابعاد قرار گیرند.

۲. استانداردهای ایمنی و تحمل بار

  • بار ایستا (Static Load): رک باید حداقل ۱.۵ برابر حداکثر بار مجاز اعلام‌شده توسط سازنده را تحمل کند (طبق استانداردهای IEC 60297-3-100).

  • ضریب ایمنی لرزه‌ای: در مناطق زلزله‌خیز، رک باید مطابق استانداردهای لرزه‌ای (مثل ISO 3010 یا ASCE 7) طراحی شود.

  • نصب تجهیزات نامتقارن: بار نباید فقط روی یک سمت رک متمرکز شود (ریسک واژگونی).

  PDU مخفف چیست؟ بررسی مفهوم و کاربردهای آن در مدیریت برق

۳. استانداردهای نصب و پایدارسازی

  • لنگر اندازی به کف (Floor Anchoring):

    • رک‌های دو ستونه حتماً باید با پیچ‌های کششی به کف بتن یا سکو محکم شوند (طبق ANSI/EIA-310-E).

    • در کف‌های سست، از صفحات توزیع بار (Load Distribution Plates) استفاده شود.

  • فاصله از دیوار: حداقل ۱۰۰ سانتی‌متر فاصله برای دسترسی به پشت تجهیزات و تهویه.

  • تراز بودن (Leveling): انحراف رک بیش از ±۱° مجاز نیست (با تراز لیزری بررسی شود).

۴. استانداردهای مدیریت کابل‌ها

  • جداسازی کابل‌های برق و داده: طبق استاندارد TIA-606-C، کابل‌های برق باید حداقل ۲۰ سانتی‌متر از کابل‌های شبکه فاصله داشته باشند.

  • حداقل شعاع خمش کابل‌ها: رعایت شعاع خمش توصیه‌شده توسط سازنده کابل‌ها (مثلاً ۸× قطر کابل برای فیبر نوری).

  • استفاده از نگهدارنده‌های تاییدشده: Cable Managers باید فشار مکانیکی به کابل‌ها وارد نکنند.

۵. استانداردهای محیطی و امنیتی

  • دمای عملیاتی: معمولاً ۰ تا ۴۰ درجه سانتی‌گراد (بسته به گواهینامه‌های UL یا ETL).

  • مقاومت در برابر خوردگی: پوشش‌های گالوانیزه یا پودری مطابق استاندارد ASTM B633.

  • سیستم ارت‌ینگ (Grounding): ستون‌های رک باید به سیستم ارت مرکزی وصل شوند (طبق NEC Article 250).

۶. استانداردهای سازگاری الکترومغناطیسی (EMI)

  • در محیط‌های صنعتی، رک‌های فلزی ممکن است نیاز به محافظت EMI داشته باشند (بر اساس EN 61000-6-2).

فهرست استانداردهای کلیدی:

استاندارد توضیح حوزه کاربرد
EIA-310-D ابعاد رک‌های ۱۹ اینچی سازگاری تجهیزات
IEC 60297-3 الزامات مکانیکی برای رک‌ها تحمل بار و ایمنی
TIA-606-C استاندارد مدیریت کابل‌ها سازمان‌دهی کابل‌ها
ANSI/EIA-310-E نصب و لنگراندازی پایداری فیزیکی
ISO 3010 الزامات لرزه‌ای مناطق زلزله‌خیز

هشدارهای فنی حیاتی:

۱. بارگذاری بیش‌ازحد: هرگز بیش از حداکثر بار مجاز (معمولاً ۳۰۰-۵۰۰ کیلوگرم) روی رک قرار ندهید.
۲. عمق تجهیزات: تجهیزات با عمق بیش از ۶۰ سانتی‌متر ممکن است نیاز به ساپورت عقب داشته باشند.
۳. نصب سرورها: رک دو ستونه برای سرورهای سنگین (مثلاً > ۲۵ کیلوگرم) توصیه نمی‌شود – از رک چهارستونه استفاده کنید.

  خرید آداپتور فیبر نوری

اگر قصد استفاده از این رک‌ها را دارید، حتماً:

  • مشخصات فنی سازنده (مثل APC، Tripp Lite، Rittal) را بررسی کنید،

  • از نصب‌کنندگان حرفه‌ای کمک بگیرید،

  • و محاسبات بار (Load Calculations) را پیش از نصب انجام دهید.

جمع‌بندی

رک اوپن فریم دو ستونه بیشتر برای ایجاد زیرساخت کابل‌کشی سازمان‌یافته، نصب سوئیچ‌ها/پچ‌پنل‌ها و محیط‌های انعطاف‌پذیر استفاده می‌شود. برای سرورهای سنگین، ذخیره‌سازها یا تجهیزات حساس، رک‌های چهارستونه (Four-Post Racks) با قابلیت تحمل وزن بالاتر و امنیت فیزیکی بهتر توصیه می‌شود. انتخاب بین این دو بستگی به وزن تجهیزات، نیاز به امنیت و پیکربندی فضای فیزیکی دارد.
